Аўтаматычная машына для вытворчасці блокаў ZENITH 1800

1800 аўтаматычная фармовачная машына з фіксаванага шпону

Нямецкая мадэль «майстэрства»

Лепшае інтэлектуальнае вытворчае абсталяванне

Аўтаматычная машына для вырабу блокаў ZENITH 1800 з'яўляецца прыкладам паспяховага ўдасканалення, заснаванага на прынцыпах механічнай канструкцыі, якая характарызуецца хуткасцю вытворчасці, высокай якасцю прадукцыі і дыверсіфікацыяй вытворчасці, у той час як унікальная канструктыўная канцэпцыя машыны забяспечвае дакладную працу, прастату ў эксплуатацыі і абслугоўванне, што робіць яго яшчэ больш эфектыўным пры вытворчасці бруку з тканкавым пластом, бардзюрнага каменя і г.д., ва ўмовах усё больш жорсткіх патрабаванняў тэхнікі бяспекі.
Каб мінімізаваць працягласць цыкла і аптымізаваць вытворчы працэс, Зеніт інтэнсіўна супрацоўнічаў з вядомымі кампаніямі-кампанентамі для паляпшэння гідраўлічных і электрычных сістэм. Чатыры асноўныя руху ўдасканаленай машыны мадэлі 1800 - пад'ём формы, пад'ём індэнтара, прывад рамы падачы асновы і прывад рамы падачы тканіны - усе кіруюцца схемамі кіравання HNC. Гэта дазваляе машыне працаваць больш хутка і дакладна.
Кампанія Zenit распрацавала новую сістэму вібрацыі для мадэлі 1800, каб пераадолець абмежаванні магутнасці, уключаючы выкарыстанне нядаўна распрацаванага вібратара рухавіка з частатой рэгулявання, які робіць машыну больш стабільнай і гнуткай і дазваляе мадэлі 1800 вырабляць да максімуму плошча 1400 х 1400 мм (паддоны).

Інтэлектуальная інтэрактыўная сістэма

сістэма хуткай змены формы

сістэма сервопривода вібрацыі

тэхналогія навешвання тканіны

Тэхнічная перавага

Шарнірныя падшыпнікі, якія не патрабуюць абслугоўвання

Падшыпнікі накіроўвалай калоны формы

Прылада размеркавання матэрыялу з гідраўлічным прывадам

Буферная прылада гідраакумулятара

Візуалізацыя працы і канфідэнцыяльнасць прылады:
Аперацыйная сістэма больш простая і зручная, кантролеры аўтаматычных блокаў ZENITH 1800 фірмы Siemens, усе кампаненты машыны адлюстроўваюцца на маніторы кампутара з сістэмай візуалізацыі WinCC (Microsoft Windows Control Center, Siemens), якая працуе Сістэма windows xp professional. Абсталяванне абсталявана прыладай канфідэнцыяльнасці, некаторыя функцыі могуць наладжвацца толькі ўпаўнаважаным персаналам, гарантуючы, што толькі ўпаўнаважаны персанал можа кіраваць машынай, гэтая справаздача захоўваецца ў сістэме.

Канструкцыя шарнірнага падшыпніка, якая не патрабуе абслугоўвання:
Гідрацыліндры і карданныя валы машыны аснашчаны шарнірнымі падшыпнікамі, якія не патрабуюць абслугоўвання, а на пад'ёмным рычагу - паваротным раменьчыкам для хуткай замены нітаў, што палягчае замену нітаў і робіць машыну простай у абслугоўванні.

Аптымізаваная сістэма вібрацыі стала:
Вібрацыйная сістэма стала складаецца з вібрацыйнага стала, падзеленага на тры секцыі, вібрацыйнай сістэмы з вібрарухавікамі з частатой рэгулявання, шасці аднаматорных вібратараў з бесперапыннай рэгуляваннем сілы вібрацыі і максімальнай цэнтрабежнай сілы вібрацыі 170 кН. Папярэднюю і асноўную вібрацыю можна камбінаваць рознымі вібратарамі, якія можна рэгуляваць з панэлі кіравання, што робіць машыну стабільнай і гнуткай і гарантуе кантроль якасці неабходнага пласта цэглы.

Гідраўлічны прывад агрэгата вырабу:
Вытворчы блок злучаны з рамай асноўнай машыны з дапамогай гідраўлічнага заціскнога прылады. Блок вырабу можна лёгка наладзіць на незалежную вышыню тканіны з дапамогай электрычнага дамкрата. Тканкавы грузавік прыводзіцца ў рух гідраўлічным цыліндрам з рычажным валам, а шатун можна рэгуляваць для забеспячэння паралельнага руху грузавіка. На пярэдняй частцы каляскі для тканіны ўсталявана пнеўматычная скрабальная прылада. Саскрабальная прылада мае рэгуляваны шлях руху і забяспечвае эфектыўную ачыстку.

Буфер гідраакумулятара:
Абсталяванне можа быць абсталявана дадатковым буферам гідраакумулятара, які з дапамогай схемы кіравання HNC забяспечвае хуткую і дакладную працу абсталявання і падтрымлівае яго ў дакладным стане з нізкім узроўнем зносу падчас працы.

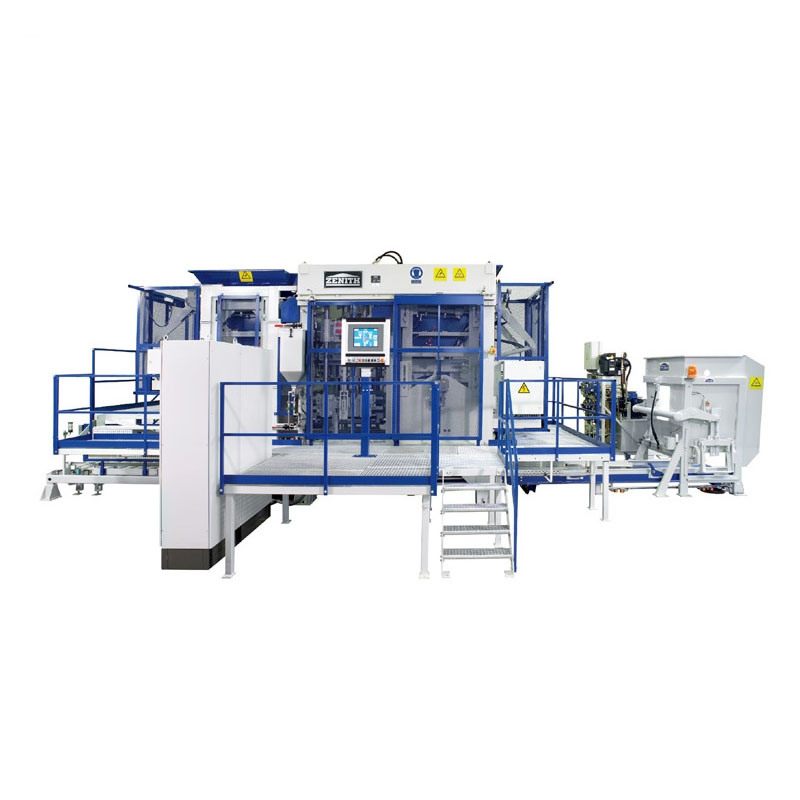

Выгляд ZENITH 1800 спераду

Параметр прадукту

Тэхнічны агляд вытворчай лініі машыны для вырабу блокаў 1800

Інжынерныя выпадкі прымянення

Сцяна будынка

Ўпрыгожванне саду

Асфальтоўка парку

Узоры прадукцыі

Брукавальнік

Дэкаратыўны блок

Дэкаратыўны блок
