Машына для бетонных блокаў ZN2000C

ZN2000C Concrete Block Machine - гэта мадэль уласнай распрацоўкі. Ён характарызуецца высокай ступенню інтэлекту і аўтаматызацыі і ў поўнай меры выкарыстоўвае перадавыя высокатэхналагічныя тэхналогіі, такія як алічбоўка і інфармацыйная сістэма, якія шырока выкарыстоўваюцца пры будаўніцтве новых гарадоў і гарадоў-губак.

Асаблівасці:

Двайны вібрацыйны стол, восем серварухавікоў (дадаткова) Лепшае абсталяванне

Модульная зборка для палягчэння абслугоўвання Выпускаецца больш разнастайных тыпаў цэглы

Больш высокая магутнасць, большая прадукцыйнасць

Памер паддона 1400x1400/1300 мм

Плошча фармавання 1320x1350/1250 мм

Вышыня вырабы 40-500мм

Колькасць блокаў Пустотелая цэгла: 18 блокаў/форму (390x190x190 мм)

Стандартная цэгла: 105 блокаў/форму (240x115x53 мм)

Дарожная цэгла: 66 блокаў/форма (200x100x60 мм)

Памер абсталявання Прыбл. 10 000

Прыбл. 4700

Прыбл. 3400

Вібрацыйная сістэма. Максімальная сіла ўзбуджэння вібрацыйнага стала: 200/кН

Максімальная сіла ўзбуджэння галоўкі прэса: 40/кН

Электрычныя параметры Агульная магутнасць (эталон): 231/кВт

Прынцыповая схема узораў цэглы, вырабленых на абсталяванні

Тэхнічныя перавагі

1. Якасная рамная канструкцыя нямецкага варыянту

Рама мэйнфрейма мае высокатрывалую зварную канструкцыю рамы, распрацаваную па запатэнтаванай тэхналогіі Zenit, якая зварваецца з дапамогай індывідуальных спецыяльнай сталі, з разумнай канструкцыяй, роўнай і прыгожай зваркай, і ўся рама праходзіць вібрацыйную апрацоўку для забеспячэння высокай якасці і высокай стабільнасці рамы. Удасканалены працэс структурнага праектавання дазваляе пашыраць мэйнфрэйм, і пасля гэтага можна дадаць функцыю адкрыцця і закрыцця бакавой формы, функцыю экстракцыі стрыжня (дошкі), функцыю імплантацыі дошкі з полістыролу і г.д.

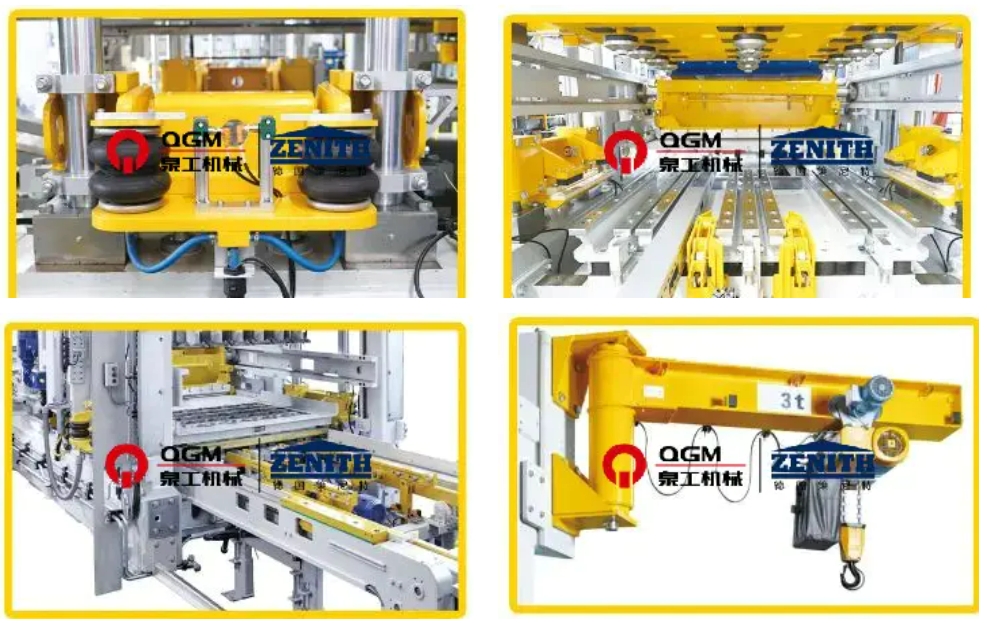

2. Аўтаматычная сістэма хуткай змены формы

Калі форма перамяшчаецца ў пазіцыю гаспадара, яе пад'ёмная сістэма рэалізуе аўтаматычную змену формы на прыладзе хуткай змены формы. Верхняя і ніжняя формы аўтаматычна заціскаюцца пнеўматычным спосабам, што бяспечна, эфектыўна, проста ў эксплуатацыі і зручна абслугоўваць. У асноўным гэта ўключае:

Пнеўматычнае заціскное прыстасаванне формы: яно ў асноўным складаецца з кранштэйна формы і пнеўматычных заціскных стрыжняў з абодвух бакоў, якія дапамагаюць заціскаць і фіксаваць формы і дэмпфіраваць, калі асноўная машына выконвае папярэднюю і асноўную вібрацыю, каб дасягнуць найлепшага эфекту вібрацыі і падоўжыць тэрмін службы прэс-формаў.

Прылада пнеўматычнай фіксацыі індэнтара: індэнтар фіксуецца заціскной прыладай з падушкай бяспекі, якая можа лёгка і хутка замяніць індэнтар, скараціць час замены і ўстаноўкі формы і забяспечыць дакладную стыкоўку ніжняй рамы формы і верхняга індэнтара.

Электрычная прылада для ўстаўкі прэс-формаў: мантажная прылада для прэс-формаў выкарыстоўваецца для ўстаноўкі формаў у галоўную машыну, а таксама для падачы і выдалення формаў з машыны з дапамогай электрычнага кранштэйна для формы, які можна прымяніць да большасці формаў на рынку, а спецыяльныя кранштэйны для прэс-формаў можна выкарыстоўваць для спецыяльных форм.

Прылада для змены формы: усталяваная на раме асноўнай машыны, яна выкарыстоўваецца для ўздыму і загрузкі формаў пры замене формаў, абсталявана электрычнай ланцуговай талью і электрычнай хадавой прыладай.

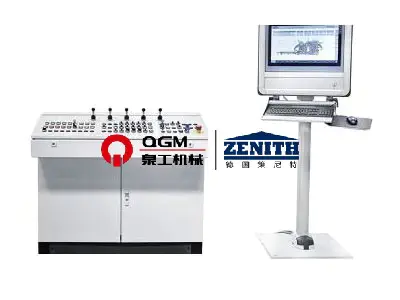

3. Сістэмы вытворчасці

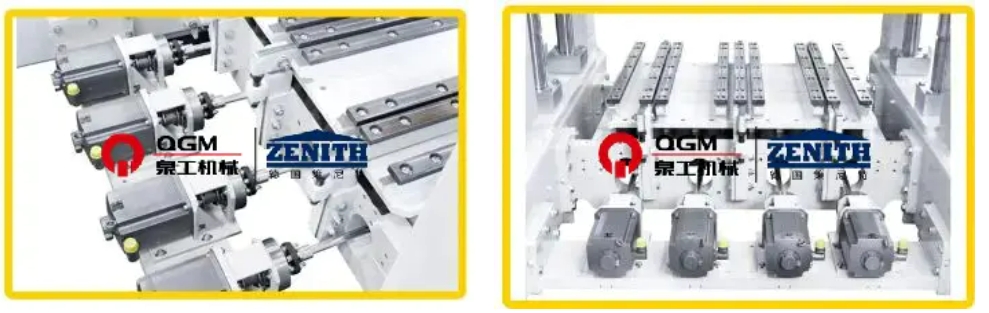

4. «Ультрадынамічная» вібрацыйная сістэма сервопривода:

«Ультрадынамічная» сервавібрацыйная тэхналогія - гэта своеасаблівая высокаэфектыўная самаадаптыўная вібрацыйная сістэма, спецыяльна распрацаваная для цагляных машын; серварухавік можа зрабіць самы хуткі адказ за самы кароткі час рэакцыі, рэалізуючы найвышэйшую прадукцыйнасць вібрацыі, памяншаючы колькасць выкарыстоўванага цэменту і скарачаючы вытворчы цыкл, вырабляючы высокакампактныя бетонныя вырабы; сістэма вібрацыі можа гнутка адаптавацца да патрэб розных бетонных вырабаў. Серварухавік можа зрабіць самы хуткі адказ за самы кароткі час рэакцыі, каб рэалізаваць найвышэйшую прадукцыйнасць вібрацыі, што можа паменшыць колькасць цэменту, скараціць вытворчы цыкл і вырабляць вельмі кампактныя бетонныя вырабы; вібрацыйную сістэму можна гнутка адаптаваць да патрэб вытворчасці розных бетонных вырабаў.

8 вібрацыйных блокаў з механічным балансам, індывідуальна зададзеным 8 сервоприводами;

8 серводвигателей, асобна замацаваных на вонкавых вібраізаляцыйных бэльках апор рухавіка;

5. Дакладная сістэма кіравання сервоприводом

З дапамогай сігналу зваротнай сувязі кантралюйце фазу і хуткасць вібрацыі, сінхранізаванае кіраванне рухам, высакахуткасны рэжым чакання, можна завяршыць за кароткі прамежак часу вібрацыю і ліквідацыю вібрацыі, каб скараціць цыкл фармавання і палепшыць эфект тармажэння. З дапамогай падвойнага замкнёнага контуру становішча і хуткасці кантралюйце сілу ўзбуджэння, якая дзейнічае толькі ў вертыкальным напрамку, максімізуйце эфектыўную сілу ўзбуджэння і ў той жа час пазбягайце пашкоджання машыны гарызантальнай сілай узбуджэння, падаўжайце тэрмін службы абсталявання і можаце рабіць розныя налады для розных патрабаванняў да прадукцыі і вырабляць прадукцыю высокай якасці.

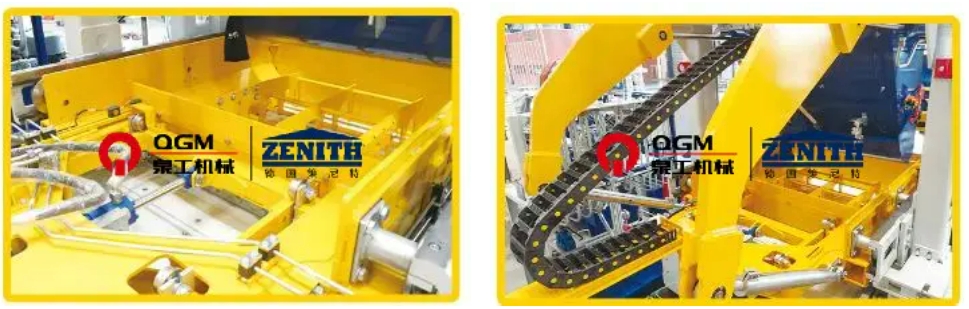

Галоўка прэса, рама прэс-формы, машына агрэгата і машына з тканіны кіруюцца прапарцыйным накіравальным клапанам са зваротнай сувяззю золотника, які мае хуткі час водгуку; рэжым кіравання з замкнёным контурам датчыка перамяшчэння/кадавальніка-PLC-прапарцыйнага накіраванага клапана-цыліндра прыняты, што робіць кантроль больш дакладным, а дзеянне цыліндру больш хуткім і стабільным; гідраўлічная станцыя прымае зменны поршневы помпа, які не выпускае алей пад ціскам і разгружае помпа, калі гідраўлічная сістэма дасягае зададзенага ціску, каб знізіць спажыванне энергіі; гідраўлічная станцыя прымае акумулятар дапаможнай падачы масла, што зніжае спажыванне энергіі; і гідраўлічная станцыя прымае дапаможную падачу алею акумулятара, што зніжае спажыванне энергіі і памяншае спажыванне энергіі. Гідраўлічная станцыя прымае акумулятарную дапаможную падачу алею, якую можна выкарыстоўваць для некалькіх дзеянняў адначасова, і ціск у гідраўлічнай сістэме стабільны; гідраўлічная сістэма мае датчыкі ціску, якія можна вывесці на панэль кіравання для зручнага прагляду; гідраўлічная сістэма мае датчыкі тэмпературы, ахаладжальнікі і абагравальнікі, якія могуць эфектыўна кантраляваць тэмпературу алею, каб гідраўлічнае масла мела добрую прадукцыйнасць.

6. Гідраўлічныя сістэмы
